光电耦合器，是近几年发展起来的一种半导体光电器件，由于它具有体积小、寿命长、抗干扰能力强、工作温度宽及无触点输入与输出在电气上完全隔离等特点，被广泛地应用在电子技术领域及工业自动控制领域中，它可以代替继电器、变压器、斩波器等，而用于隔离电路、开关电路、数模转换、逻辑电路、过流保护、长线传输、高压控制及电平匹配等。
光电耦合器电路图（一）开关电路

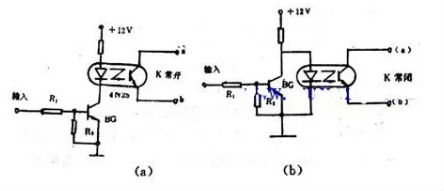

对于开关电路，往往要求控制电路和开关电路之间要有很好的电隔离，这对于一般的电子开关来说是很难做到的，但采用光电耦合器就很容易实现了。图中（a）所示电路就是用光电耦合器组成的简单开关电路。
在图中，当无脉冲信号输入时，三极管BG处于截止状态，发光二极管无电流流过不发光，则a、b两端电阻非常大，相当于开关“断开”。当输入端加有脉冲信号时，BG导通，发光二极管发光，则a、b两端电阻变得很小，相当于开关“接通”。故称无信号时开关不通，为常开状态。
图（b）所示电路则为“带闭”状态，因为无信号输入时，虽BG截止，但发光二极管有电流通过而发光，使a、b
两端处于导通状态，相当于开关“接通”。当有信号输入时，BG导通，由于BG的集电结压降在0．3V以下，远小于发光二极管的正向导通电压，所以发光二极管无电流流过不发光，则a、b两端电阻极大，相当于开关“断开”，故称“常闭”式。
可见，开关a、b端在电路中不受电位高低的限制，但在使用中应满足a端电位为正，b端为负，并使Uab＞3V为好，同时还应注意Uab应小于光电三极管的BVceo。

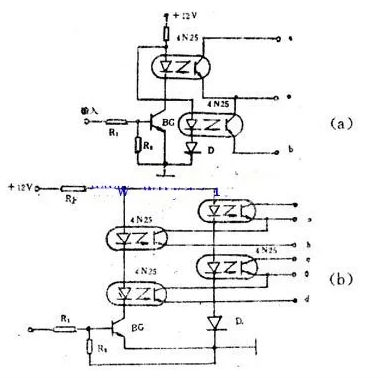

依据下图中的原理，光电耦合器可以组成如图（a）、（b）等多种形式。
图中（a）为单刀双掷开关电路，其中外接二极管D的作用，是保证输入正脉冲信号时“od”组接通，“ob”组关断。图中（b）为双刀双掷开关电路，无输入信号时，BG截止，“ob”与“od”组断开，“oa”与“oc”组接通；BG导通（即有信号输入时），“ob”与“od”组接通，而“oa”与“oc”组断开。它们适于自动控制和遥控设备中使用。
